電纜符號知識大全

通用電纜符號

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯（聚氯乙烯絕緣或聚氯乙烯護套）

B－平型（扁形）

S－雙絞型。

A－鍍錫或鍍銀

F－耐高溫

P－編織屏蔽

P2－銅帶屏蔽

P22－鋼帶鎧裝

Y—預制型

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

通用各種字母代表的含義：

A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)

B:扁,半,編(織),泵,布,(聚)苯(乙烯),

電纜常識：電纜通常分為電力電纜和控制電纜兩種

電纜通用符號表示的含義：

〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安

〔2〕用途

K－控制電纜

P－信號電纜

DJ－計算機電纜

〔3〕絕緣層

V－聚氯乙烯

Y－聚乙烯

YJ－交聯聚乙烯

〔4〕導體。T－銅芯缺省表示，L－鋁芯。

〔5〕內護層(護套)

V－聚氯乙烯

Y－聚乙烯

Q－鉛包

L－鋁包

H－橡膠

HF－非燃性橡膠

LW－皺紋鋁套

F－氯丁膠

N－丁晴橡皮護套

電線電纜術語和名詞

按GB/T2900.10-1984，電線電纜定義為：用以傳輸電能、信息和實現電磁能轉換的線材產品。為便于選用及提高產品的適用性，我國的電線電纜產品按其用途可分為下列五大類。

1）裸電線：指僅有導體，而無絕緣層的產品，其中包括銅、鋁等各種金屬和攬復合金屬圓單線、各種結構的架空輸電線用的絞線、軟接線、型線和型材。

2）繞組線：以繞組的形式在磁場中切割磁力線感應產生電流，或通以電流產生磁場所用的電線，故又稱為電磁線，包括具有各種特性的漆包線、繞包線、無機絕緣線等。

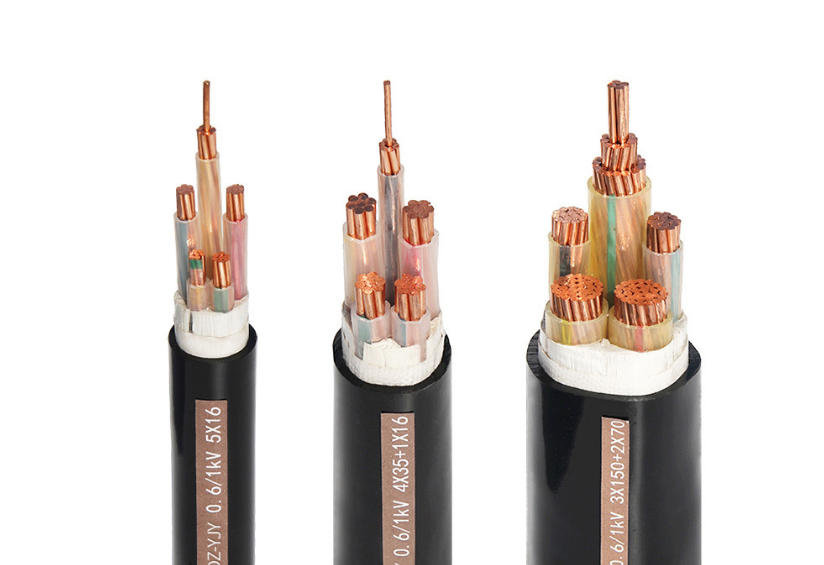

3）電力電纜：在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，包括1~330kV及以上的各種電壓等級、各種絕緣的電力電纜。

4）通信電纜和通信光纜：通信電纜是傳輸電話、電報、電視、廣播、數據和其他電信息的電纜；通信光纜是以光導纖維（光纖）作為光波傳輸介質，進行信息傳輸；射頻電纜是適用于無線電通信、廣播和有關電子設備中傳輸射頻信號的電纜。

5）電氣裝備用電線電纜：從電力系統的配電點把電能直接傳送到各種用電設備、器具的電源連接線路用電線電纜。這類產品使用面最廣，品種最多，而且大多要結合所用裝備的特性和使用環境條件來確定產品的結構、性能。

電線電纜——用以傳輸電能、信息和實現電磁能轉換的線材產品。

絕緣電纜——由下列部分組成的集合體：一根或多根絕緣線芯，它們各自的包覆層（如果具有時），總保護層（如果具有時），外保護層（如果具有時），電纜也可以有附加的沒有絕緣的導體。
